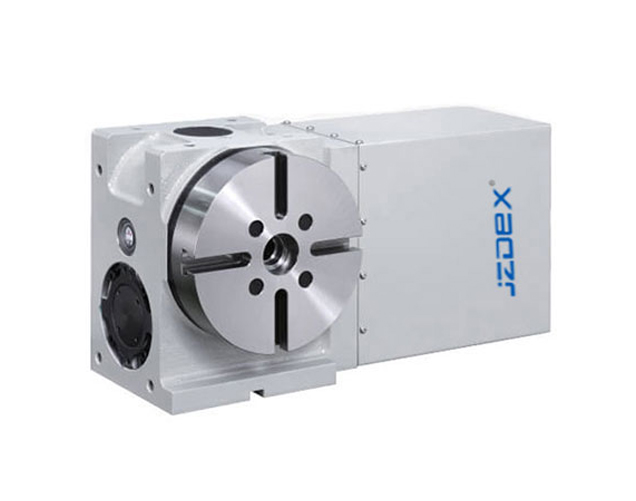

凸轮分割器的原理及类型的原理及类型

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

凸轮分割器的原理及类型的原理及类型

发布日期:2022-10-31 作者: 点击:

  凸轮分割器的原理及类型,让精准机电科技来给大家说说看吧

  安装在旋转凸轮上的力轴与输出转塔的径向连接,内嵌在输出转塔的周面上的凸轮滚子,与凸轮锥度支撑肋在各自对应的斜面上进行线性接触。

  力轴转动时,凸轮滚子按给定的位移曲线转动输出塔,同时沿凸肋斜角滚动。在凸肋与凸轮端面平衡的区域内,即在静止范围内,滚子与其轴相连接,但输出塔本身不转动。锥度支撑肋通常与两个或三个凸轮滚子接触,以便力轴的转动能均匀地传递给输出轴。如果锥度支撑肋的凸轮面与凸轮滚子之间滑动不顺畅,就会损坏分离器。通过调节轴间的距离可以消除旋转不平稳的现象。通过调整预紧力,使预紧力接近凸轮滚子和凸轮的弹性区域,可以增强分条器的刚度。它的结构和功能是换位凸轮与凸轮滚子相结合的高速运转的Z佳性能。

  凸轮分割器的类型

  主凸轮与平面凸轮,原理不同:

  1. 弧面凸轮

  凸轮分割器是输入轴上的凸轮共轭凸轮与输出轴上的分度轮垂直啮合而无间隙的传动装置。

  弧度轮廓曲面的曲线段驱动分度轮的转动,直线段使分度轮静止并自锁。

  通过该机构,连续的输入运动转化为间歇的输出运动。

  2. 平面凸轮

  平面凸轮分配器是一种输入轴上的平面共轭凸轮与输出轴上的分度轮无间隙并联的传动装置。

  平面凸轮轮廓曲面的曲线段驱动分度轮旋转,直线段使分度轮静止并自锁。

  通过该机构,连续的输入运动转化为间歇的输出运动。

  凸轮分割器相对于其他组件的优点:

  凸轮分割器依赖于凸轮和针之间的间隙(其啮合传动类似于蜗轮蜗杆传动),

  并沿所建立的凸轮曲线进行重复传动操作装置。

  它输入连续旋转驱动,输出间歇旋转,或摆动,或升降等动作。主要用于自动化加工、装配、检测等设备以上。

  3、圆柱(圆柱形)凸轮分割器:重载专用平台面式圆柱凸轮分割器,电光源设备专用框架凸轮分度机构

  4、各种特殊形状、端面凸轮

  芯棒式凸轮分割器DS):输出轴为芯棒式,适用于输送带间歇传动、齿轮啮合等机构动力源。

  法兰式凸轮分割器(DF):输出轴形状为法兰。适用于重载旋转板固定和圆盘加工机械。

  空心法兰式分压器(DFH):输出轴为法兰,轴中间为空心。适用于配电和管道。

  台式台式凸轮分割器(DT):能承受大载荷和垂直径向压力,在其输出轴端有凸定盘和大孔、直径空心轴,较好地满足客户对中心静需求的要求。

  超薄平台桌面凸轮分割器(DA):与平台桌面类型相同,适用于负载大但体积有限的情况。

  平行凸轮分度机构(MRP):可实现小分度(一至八度)大距离输出。特别适用于一个周期内停机次数较少的场合,如各种纸箱模切机、果胶灌装机等。

  重负荷专用凸轮分割器构(MRY):可实现多次分度(4 ~ 200度)。特别适用于重载要求,如各种玻璃机械、电光源设备等。
