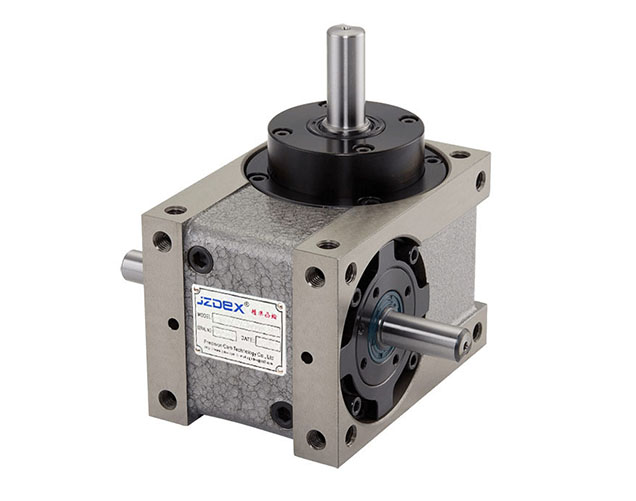

视觉检测系统作为工业自动化检测的组成环节,对配套设备的运行稳定性和位置重复精度提出了较高要求。分割器作为用于定位与传动的重要机构,其选型需结合图像采集周期、工位数量、检测节拍等多个因素。适用于视觉检测系统的分割器通常为间歇式凸轮分割器,具备可控的停留时间的角度输出,能够保障图像采集的时序一致性。
视觉检测工序对工件在镜头下的稳定性要求高,过快的移动速度或输出抖动都会影响图像质量与识别准确性。选用升程平稳、输出震动小的凸轮结构,有助于图像清晰采集。常见结构包括滚柱式凸轮分割器与高速静音型分割器,前者适用于中速多工位检测,后者适用于高频高速检测节拍。
视觉检测工位多设置于传动圆盘系统中,分割器的停歇角度需与视觉信号采集周期严格匹配。通过设计的凸轮升程与停歇曲线,能有效避免图像模糊或识别失败。分割器输出端转台的刚性与惯量控制也至关重要,不合理设计将影响动态稳定性。
在实际应用中,LED封装检测、3C零件外观检测、汽车零部件尺寸检测等领域均涉及高频次的分割运动与图像处理协同。此类设备常配置伺服控制系统,通过电控系统与分割器机械结构的联动,实现稳定工序转换。
分割器材质与润滑系统的稳定性对视觉检测系统长期运行同样重要。高强度轴承、耐磨凸轮材料、密闭润滑设计能有效避免运行不良导致的图像失真或检测误差。选型过程中需综合考虑分割角度、重复定位精度、负载能力以及安装结构等因素,确保设备整体运行协调性与识别系统兼容性。
