凸轮分割器与圆盘的连接结构有哪些方式?

您的当前位置: 首 页 > 新闻动态 > 行业资讯 > 凸轮分割器与圆盘的连接结构有哪些方式?

凸轮分割器与圆盘的连接结构有哪些方式?

发布日期:2025-07-28 15:19:35 来源:http://www.jzdex.com/ 点击:0

在自动化分度系统中,凸轮分割器常用于驱动圆盘完成定位和旋转操作。连接方式的设计直接关系到传动精度、设备稳定性以及后期维护便利性。常见的连接结构主要包括键连接、法兰连接、涨紧套连接与联轴器连接等几种形式。

键连接方式通过在输出轴与圆盘中心孔之间设置键槽,实现可靠的扭矩传递。这种结构适用于空间紧凑、结构刚性要求高的装配工位,安装便捷,但对加工精度与键槽对中要求较高,若键松动,易出现微小定位误差。

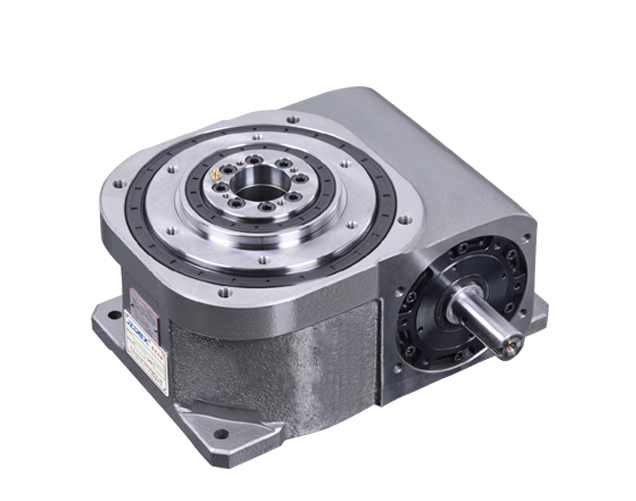

凸轮分割器

法兰连接结构利用螺栓将圆盘法兰与分割器输出法兰面固定连接,具有较高的定位精度和抗扭性能,适合用于中大型设备。其特点是刚性强、承载能力大,但安装过程较为繁琐,维护时需拆卸多个紧固件。

涨紧套连接结构通过涨套实现无键联接,轴与盘之间通过摩擦力紧密配合。这种方式具有可调性好、装配方便、不易损伤轴孔的特点,适用于频繁拆装或需调整定位角度的应用场合,在高精度设备中应用较广。

联轴器连接方式多用于将凸轮分割器的输出轴与中间轴或其他转动部件连接,通过弹性或刚性联轴器缓冲冲击负载,防止轴系偏移引起过载,适用于多轴联动系统。

选择合适的连接结构需综合考虑工作负载、定位精度、维护周期与设备结构特点。合理的连接方案不仅提升整体系统效率,还能有效延长分割器与圆盘的使用周期。


相关标签:凸轮分割器
