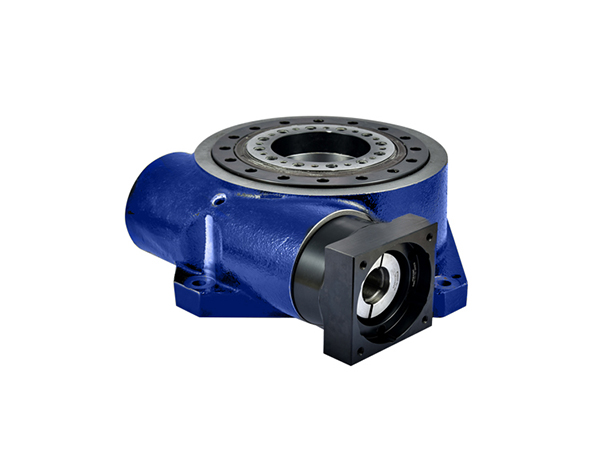

重载型旋转平台确保其结构可靠性、避免因交变应力而损坏,可从以下几方面着手:
合理的结构设计
优化整体布局:充分考虑平台的受力情况,使负载均匀分布,减少应力集中区域。比如将电机、减速机等较重部件合理放置,避免偏载。
采用高强度材料:选用屈服强度和疲劳强度高的材料,如高强度合金钢等,提高结构抵抗交变应力的能力。
增加结构冗余度:在关键部位设置冗余结构,如增加加强筋、加厚关键板件等,当局部出现问题时,冗余结构可分担应力,防止结构整体失效。
先 进的制造工艺
准确加工:采用高精度的加工设备和工艺,保证零件的尺寸精度和表面质量,减少因加工误差导致的应力集中。例如,对轴类零件的加工,严格控制圆柱度、同轴度等形位公差。
高质量焊接:焊接是旋转平台结构连接的重要方式,采用先 进的焊接工艺和设备,确保焊接质量,减少焊接缺陷,如气孔、夹渣、裂纹等,避免这些缺陷成为应力集中源。
去除残余应力:制造过程中,通过热处理、振动时效等方法去除零件内部的残余应力,防止其与工作应力叠加,加速结构损坏。
有效的检测与维护
无损检测:定期对平台关键部件进行无损检测,如超声波检测、磁粉检测等,及时发现内部潜在的裂纹等缺陷,以便采取修复或更换措施。
状态监测:安装传感器,实时监测平台的运行状态,如振动、温度、应力等参数,通过数据分析评估结构的健康状况,当参数异常时及时预警。
定期维护保养:制定科学的维护保养计划,定期对平台进行润滑、紧固、清洁等保养工作,确保各部件处于良好的工作状态,减少因磨损、松动等导致的应力变化。
准确的动力学分析与仿真
建立准确模型:利用计算机辅助工程(CAE)技术,建立重载型旋转平台的准确动力学模型,考虑各种实际工况,如启动、制动、变速等过程中的动态载荷。
仿真分析与优化:通过仿真分析,预测平台在不同工况下的应力分布和变化情况,据此对结构进行优化设计,提前去除潜在的应力集中问题。
